Bei allen Druckabsicherungen unseres Baukastensystems handelt es sich um selbstständige Bersteinheiten, die für den Einbau in Behälter, Ventilblöcke und Leitungssysteme konzipiert sind. Eine Gewindeöffnung mit einem Dichtring genügt, um die gewünschte Sicherheit zu erreichen. Wir bieten sowohl für gasförmige als auch für flüssige Medien adäquate Lösungen. Es stehen verschiedene Typen und Ausführungen zur Verfügung, um unterschiedlichste Anforderungen bezüglich Berstdruck, Gewinde und Ausströmvolumen erfüllen zu können.
Sämtliche Hybrid Assembly® Typen bestehen aus einem Gehäuse und einer Berstfolie, die mittels einer Druckschraube metallisch gedichtet wird. Die Berststopfen werden dem Kundenwunsch entsprechend hinsichtlich Berstdruck und Temperatur ausgelegt. Grenzen werden dabei nahezu ausschließlich von den physikalischen Bedingungen gesetzt.
Die Hybrid Assembly® Gehäuse werden aus hochwertigem Edelstahl 1.4404 (AISI 316L) gefertigt. Für die Berstfolien können Nickel, Edelstähle und Nickelbasiswerkstoffe wie Inconel*) verwendet werden. Bauartbedingt ist eine Heliumdichtheit bis zu 1 x 10-9 mbar l/s erreichbar.

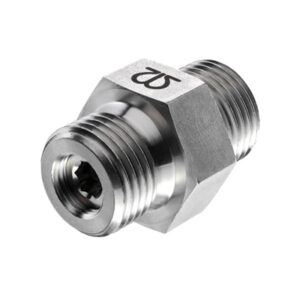

Hybrid Assembly® STANDARD
Dieser Berststopfen mit zylindrischem Rohrgewinde gemäß DIN EN ISO 228-1 ist im Design an der Verschlussschraube nach DIN 910 orientiert.
- Berstdruckbereich: 3 – 1000 bar (45 – 14500 psi)
- DN: 2,0 – 12,7 mm
- Gewinde: G 1/8″, G 1/4″, G 3/8″, G 1/2″, G 3/4″, G 1″
Hybrid Assembly® LOW PRESSURE
Mit kleinen Anschlussgewinden niedrige Berstdrücke verwirklichen. Möglich wird dies durch einen vergrößerten Berstquerschnitt von 12,7 mm im Anschluss an den eigentlichen DN, der durch das kleine Anschlussgewinde begrenzt wird.
- Berstdruckbereich: 3 – 225 bar (45 – 3260 psi)
- DN: 4,0 oder 8,0 mm (abhängig vom Gewinde)
- Gewinde: G 1/8″, G 1/4″, G 3/8″, G 1/2″, 1/2″-20 UNF (u. a. geeignet für Swagelok T-Stück 1/4″ NPT)
Hybrid Assembly® G FLACH
Dieser Berststopfen ist besonders platzsparend. Seine Aufbauhöhe beträgt lediglich 5 mm.
- Berstdruckbereich: 10 – 1000 bar (145 – 14500 psi)
- DN: 5,5 mm
- Gewinde: G 1/4″ und G 3/8″
Hybrid Assembly® G 1/8″ mit seitlichem Auslass
Diese Baugruppe mit bewährtem platzsparenden Design verfügt über nur einen seitlichen Auslass. Hierdurch ist ein definierteres Abführen des Mediums möglich. Der Stopfen bietet zudem zusätzliche Dichtmöglichkeiten, z. B. die integrierte Dichtkante an der Stirnseite im Gehäusegrund.
- Berstdruckbereich: 40 – 1000 bar (580 – 14500 psi)
- DN: 2,0 mm
- Gewinde: G 1/8″
Hybrid Assembly® NPT
Dieser Berststopfen mit NPT-Gewinde kann in Verbindung mit einem handelsüblichen Dichtstoff in ein entsprechendes Innengewinde eingebaut werden. Ein zusätzlicher Dichtring wird nicht benötigt, die Abdichtung erfolgt über das Gewinde.
- Berstdruckbereich: 10 – 600 bar (145 – 8700 psi)
- DN: 4,0 – 5,5 mm
- Gewinde: 1/4″ NPT, 3/8″ NPT, 1/2″ NPT
Hybrid Assembly® FLEX 1/2″-20 UNF
Dieser besonders flache Berststopfen mit einer Gesamtlänge von lediglich 16,5 mm ist u. a. für den Einbau in das Swagelok Berstscheiben T-Stück 1/4″ NPT (SS-RTM4-F4-1) geeignet.
- Berstdruckbereich: 40 – 1000 bar (580 – 14500 psi), im Swagelok T-Stück 40 – 196 bar
- DN: 4,0 mm
- Gewinde: 1/2″-20 UNF
Hybrid Assembly® HIGH PRESSURE M16 x 1,5
Wird in den bewährten, weit verbreiteten Hochdruck-Fittings und -Ventilen mit Dichtlinse eingesetzt. Die geringere Bauhöhe ist ein Vorteil gegenüber üblichen Hochdruck-Haltern.
- Berstdruckbereich: 10 – 1000 bar (145 – 14500 psi)
- DN: 5,5 mm
- Gewinde: M16 x 1,5
*) Inconel ist ein eingetragener Handelsname.
